事業内容
1.構想/レイアウト
お客様との打合せから省力化・自動化へのご提案いたします。
2.設計/開発
新しい技術の有機的な組合せによって、性能と予算の両面から具体化します。
3.部品設計/製作
設計図面に基づいて数多くの部品の設計・製作をおこないます。
4.開発機械の組立て
組立てから機械の動作チェックまで行います。要求された時間内に動作できるよう、10分の1秒単位でのチェックが行われます。
お客様との打合せから省力化・自動化へのご提案いたします。
2.設計/開発
新しい技術の有機的な組合せによって、性能と予算の両面から具体化します。
3.部品設計/製作
設計図面に基づいて数多くの部品の設計・製作をおこないます。
4.開発機械の組立て
組立てから機械の動作チェックまで行います。要求された時間内に動作できるよう、10分の1秒単位でのチェックが行われます。

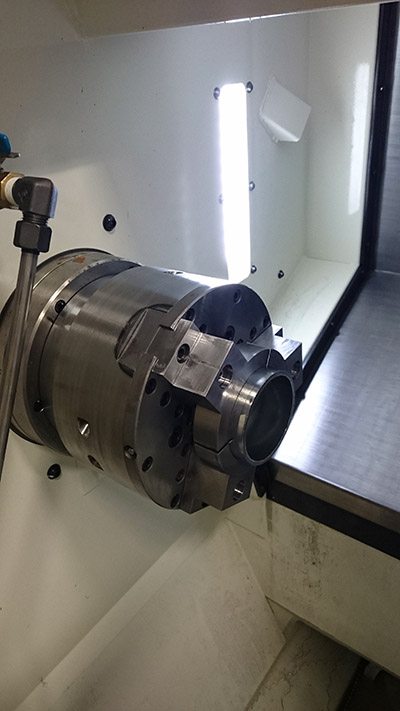

サーボチャックの製造・販売
■チャックの動力源に油圧ではなく、ＮＣ制御のサーボモータを使用。
■チャックの把握力をNCプログラムで可変が可能な為、
チャックの把握力によるワークの変形を抑えることが可能に。
■チャックの把握力をNCプログラムで可変が可能な為、
チャックの把握力によるワークの変形を抑えることが可能に。

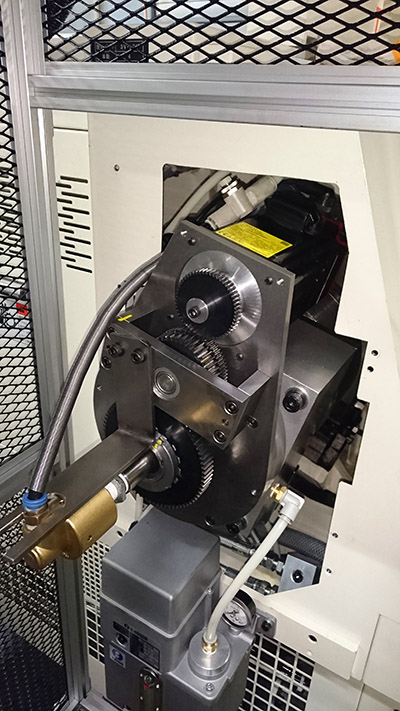

チャック部
チャック機構部
センタリングマシンの製造・販売
 センタリングマシンの稼働動画をご覧になれます。 フラッシュプレイヤーをお持ちでない方は下記サイトよりダウンロードが可能です。  |
| |
|
■フライスカッターの中心よりセンタードリルの出退機構を設けることでコンパクトになり加工時間短縮。 | ||
| 能力・容量 | 最大加工長 | 600mm |
| 最大加工径 | 90mm | |
| 主軸 | 主軸回転数 | 100〜1,800r.p.m. |
| 主軸の軸径 | 90mm | |
| 送り速度 | 早送り速度 | 18m/min |
| 切削送り速度 | 5〜6000mm/min | |
| 電動機 | 主軸用電動機 | 3.7kw |
| 送り用電動機 | 3軸共1.2kw | |
| 所要電力源 | 電源 | AC200V±10% |
| 電源容量 | 15KVA | |
| 空圧源常用圧力 | 0.4MPa以上 | |
| クーラントタンク | タンク容量 | 190L |
| 機械の大きさ | 機械の高さ | 2,000mm |
| 所要床面 | 2,300ｍｍ×2,164mm | |
| 機械の質量 | 3,000kg |
|
■ワークの長さによってのクランプバイス位置の変更は、NCプログラムで行う事が出来ます。 ■クランプバイス（X軸）の送りは、ツインサーボモーター駆動にて行います。 |
| 能力・容量 | 最大加工長 | 1000mm |
| 最大加工径 | 120mm | |
| 主軸 | 主軸回転数 | 100〜1800r.p.m. |
| 主軸の軸径 | 90mm | |
| 送り速度 | 早送り速度 | 18m/min |
| 切削送り速度 | 5〜6000mm/min | |
| 電動機 | 主軸用電動機 | 3.7kw |
| 送り用電動機 | 4軸共1.2kw | |
| 所要電力源 | 電源 | AC200V±10% |
| 電源容量 | 20KVA | |
| 空圧源常用圧力 | 0.4MPa以上 | |
| クーラントタンク | タンク容量 | 190L |
| 機械の大きさ | 機械の高さ | 2,130mm |
| 所要床面 | 2,650ｍｍ×2,230mm | |
| 機械の質量 | 4,000kg |
|

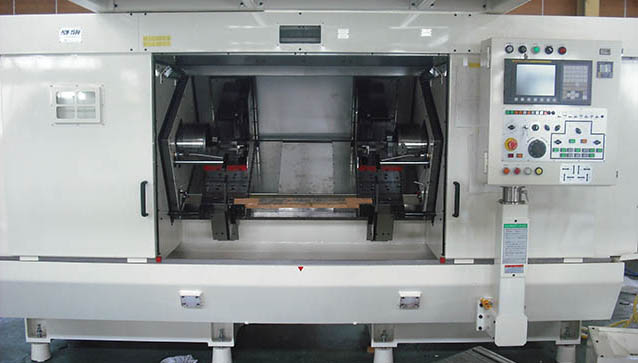

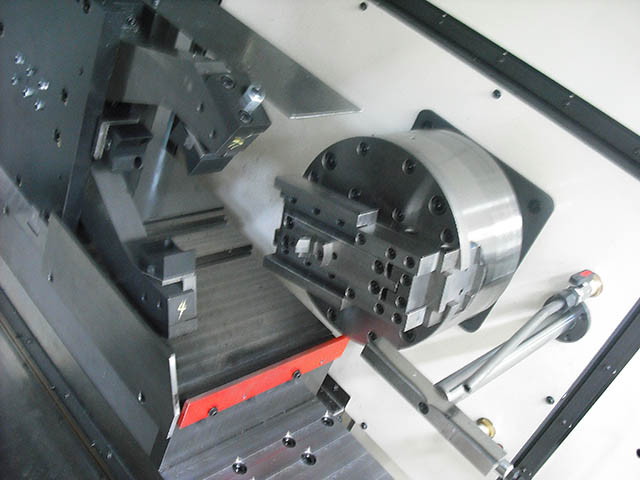

■ワーク径によっての端面加工用カッターの位置変更は、NCプログラムで行う事が出来ます。 ■クランプバイス（X軸）の送りは、ツインサーボモーター駆動にて行います。 |
| 能力・容量 | 最大加工長 | 1500mm |
| 最大加工径 | 120mm | |
| 主軸 | 主軸回転数 | 100〜1800r.p.m. |
| 主軸の軸径 | 90mm | |
| 送り速度 | 早送り速度 | 18m/min |
| 切削送り速度 | 5〜6000mm/min | |
| 電動機 | 主軸用電動機 | 3.7kw |
| 送り用電動機 | 4軸共1.2kw | |
| 端面加工用カッター送り用電動機 | 両端面共0.75kw | |
| 所要電力源 | 電源 | AC200V±10% |
| 電源容量 | 22KVA | |
| 空圧源常用圧力 | 0.4MPa以上 | |
| クーラントタンク | タンク容量 | 200L |
| 機械の大きさ | 機械の高さ | 2,130mm |
| 所要床面 | 2,650ｍｍ×2,230mm | |
| 機械の質量 | 5,000kg |
■門型重量物搬送用ローダー
■加工機、NC旋盤等の上部を走行するためNC旋盤の操作性が良い
■床面の省スペース化を実現
■このタイプのローダーについては左右ストローク延長可能
■床面の省スペース化を実現
■このタイプのローダーについては左右ストローク延長可能

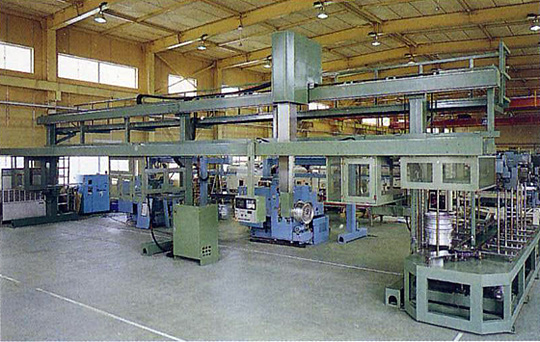

■アルミホイール・ローディング装置(長距離搬送用)
右側の材料ストック装置から素材を取り出し、第一、第二次工程のNC旋盤に取り付け・取り出しをした後、完成品を左側のコンベアーに乗せます。なお、第一工程では素材の不良を検出し、不良品はストック装置横のコンベアーに排出します。
右側の材料ストック装置から素材を取り出し、第一、第二次工程のNC旋盤に取り付け・取り出しをした後、完成品を左側のコンベアーに乗せます。なお、第一工程では素材の不良を検出し、不良品はストック装置横のコンベアーに排出します。

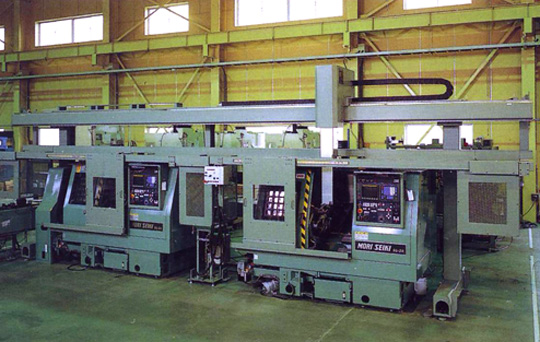

■NC旋盤2台連結ローディング装置
左側のコンベアーより素材を取り出して第一工程NC旋盤に供給し、旋盤から加工後の半完成品を取り出して真ん中の反転装置に入れます。反転装置から取り出して第二工程の裏側を加工して製品を完成させます。第二工程NC旋盤の完成品を取り出して左側の完成品用コンベアーに乗せます。
左側のコンベアーより素材を取り出して第一工程NC旋盤に供給し、旋盤から加工後の半完成品を取り出して真ん中の反転装置に入れます。反転装置から取り出して第二工程の裏側を加工して製品を完成させます。第二工程NC旋盤の完成品を取り出して左側の完成品用コンベアーに乗せます。

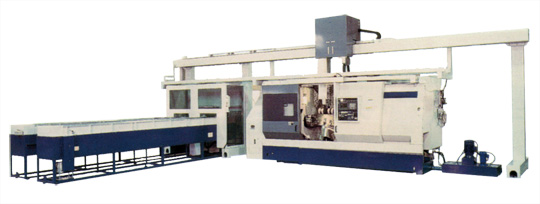

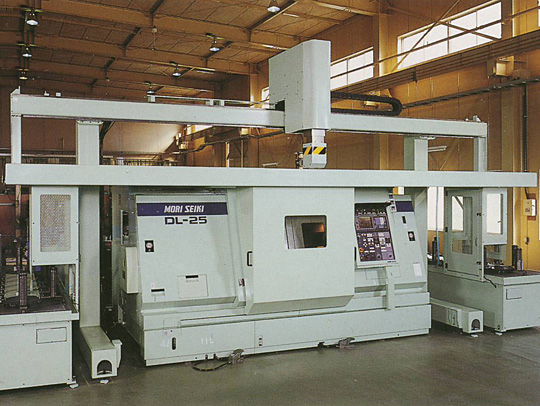

■対向2スピンドルNC旋盤用ローディング装置
横移動、上下移動、奥行き移動の3軸サーボ制御のローディング装置です。左側の材料ストック装置から素材を取り出し、NCC旋盤に供給します。NCは左側の軸で表を加工し、右の軸で裏を加工します。完成した右軸の品物を取り出し、右側の完成品ストック装置に収納します。
横移動、上下移動、奥行き移動の3軸サーボ制御のローディング装置です。左側の材料ストック装置から素材を取り出し、NCC旋盤に供給します。NCは左側の軸で表を加工し、右の軸で裏を加工します。完成した右軸の品物を取り出し、右側の完成品ストック装置に収納します。

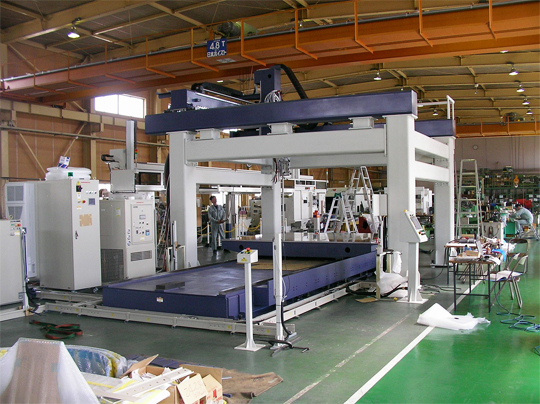

■重量物搬送用
その他省力化機械の製造・販売
 |
 | |
| ■自動組立機 全自動洗濯機を構成するユニットの組立作業の自動化を行い、省人化を図ります。 |
■NCカーリングマシン 全自動洗濯機の部品のカーリング加工をサーボモーターを用いて行うNCカーリングマシンです。ワークの種類の変更はプログラムに依って可能です。 |
